Биметаллические втулки: сочетание прочности и экономичности в современной промышленности

Статья обновлена 01.01.2026

В мире промышленных технологий, где каждый компонент испытывает экстремальные нагрузки, а вопросы эффективности и долговечности стоят на первом месте, биметаллические втулки стали одним из ключевых решений. Они удачно сочетают в себе, казалось бы, противоположные требования. Это не просто деталь, а результат инженерной мысли, позволяющий оптимизировать работу механизмов, снизить затраты и повысить надежность.

Что такое биметаллическая втулка?

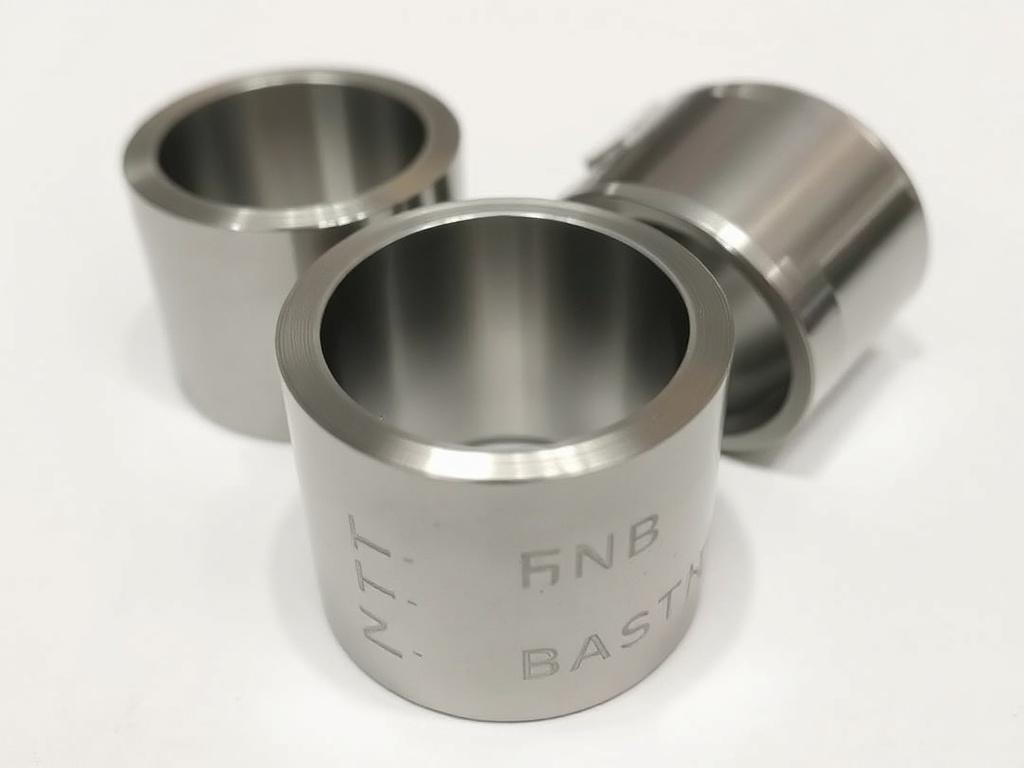

Биметаллическая втулка — это композитная деталь, состоящая из двух (реже более) слоев разнородных металлов, прочно соединенных на молекулярном уровне. Конструкция, как правило, включает:

1. Стальную основу (спинку). Обычно изготавливается из качественной конструкционной стали (например, ст3, ст20, 45). Она обеспечивает изделию высокую механическую прочность, жесткость и способность выдерживать значительные радиальные и ударные нагрузки.
2. Антифрикционный (подшипниковый) слой. Наносится на рабочую внутреннюю поверхность стальной основы. Это слой материала с низким коэффициентом трения и высокими износостойкими свойствами. Чаще всего используются сплавы на основе олова или свинца (баббиты), бронзы (оловянистые, свинцовистые), алюминиевые сплавы или композиционные материалы с добавлением графита, тефлона.

Таким образом, сталь берет на себя силовую нагрузку, а антифрикционный слой обеспечивает оптимальное скольжение, минимальный износ и защиту вала от повреждений.

Технологии производства: как соединяют разнородные металлы?

Качество и долговечность втулки целиком зависят от прочности связи между слоями. Существует несколько ключевых технологий:

1. Литье (центробежное или статическое). Это самый распространенный метод. Расплавленный антифрикционный сплав заливается в предварительно нагретую и вращающуюся стальную гильзу. Центробежные силы равномерно распределяют сплав по поверхности, а нагрев обеспечивает образование надежного диффузионного слоя на границе металлов. Метод идеален для баббитов и многих бронз.
2. Плакирование (накатка, прокатка). На стальную ленту-основу механическим способом под высоким давлением накатывается слой более мягкого металла (например, бронзы). Затем из биметаллической полосы сворачивается и сваривается втулка. Такая технология обеспечивает высокую производительность и точность геометрии.
3. Гальваническое или электрохимическое осаждение. Позволяет наносить очень тонкие и равномерные слои драгоценных или специальных металлов (серебро, индий) для работы в особых условиях.
4. Порошковая металлургия. Метод, набирающий популярность, особенно для создания пористых, пропитываемых смазкой, втулок. Порошок антифрикционного материала спекается со стальной основой.

Неоспоримые преимущества: почему именно биметалл?

• Оптимальное соотношение цены и качества. Использование дорогостоящего антифрикционного материала (бронзы, баббита) только в виде тонкого рабочего слоя (от 0.5 до 3-4 мм) приводит к значительной экономии без потери эксплуатационных свойств.
• Высокая несущая способность. Прочная стальная основа позволяет воспринимать нагрузки, недоступные для цельнолитых бронзовых втулок аналогичных размеров.
• Отличные антифрикционные свойства. Правильно подобранный материал рабочего слоя обеспечивает низкий коэффициент трения, хорошую прирабатываемость, устойчивость к заеданию и высокую износостойкость.
• Хорошая теплопроводность. Стальная спинка эффективно отводит тепло от зоны трения, предотвращая перегрев и потерю свойств антифрикционного слоя.
• Универсальность и адаптивность. Комбинируя различные материалы основы и покрытия, можно создавать втулки под конкретные задачи: для работы в условиях ударных нагрузок, повышенных скоростей, агрессивных сред, при недостаточной смазке или в условиях сухого трения.
• Экономия на монтаже и ремонте. Замена биметаллической втулки обходится значительно дешевле, чем ремонт или замена сопряженного с ней вала.

Сфера применения: от гигантской турбины до домашнего инструмента

Биметаллические втулки нашли широкое применение практически во всех отраслях промышленности:

• Энергетика и тяжелое машиностроение: опорные и упорные подшипники скольжения гидротурбин, паровых турбин, мощных насосов и компрессоров. Здесь часто используются баббитовые вкладыши.
• Автомобилестроение и транспорт: втулки в двигателях (втулки верхней головки шатуна), коробках передач, редукторах, подвесках, рулевых механизмах.
• Сельскохозяйственная и строительная техника: наиболее нагруженные узлы культиваторов, комбайнов, экскаваторов и бульдозеров.
• Металлургия: шейки прокатных станов, работающие в условиях высоких температур и загрязненной среды.
• Судостроение: дейдвудные подшипники гребных валов.
• Общее машиностроение: приводы конвейеров, редукторы, различные рычажные механизмы.
• Бытовая техника и электроинструмент: втулки в стиральных машинах, дрелях, перфораторах, где важна тихая работа и стоимость.

Критерии выбора и особенности монтажа

Выбор конкретного типа биметаллической втулки — это всегда компромисс между нагрузкой, скоростью, условиями смазки и стоимостью. Специалист учитывает:

• PV-фактор (давление × скорость) — ключевой параметр для подшипников скольжения.
• Характер нагрузки (постоянная, ударная, переменная).
• Режим смазки (жидкостная, граничная, периодическая).
• Температурный диапазон.
• Наличие абразивных частиц или агрессивных сред.

Монтаж требует аккуратности: запрессовка должна быть равномерной, без перекосов, часто с использованием термо- или криомонтажа (нагрев втулки или охлаждение вала). Обязательна последующая механическая обработка (развертывание, растачивание, хонингование) для достижения точного посадочного размера и нужной шероховатости поверхности. Правильная приработка в начальный период эксплуатации с обильной смазкой закладывает основу для многолетней безотказной службы.

Будущее биметаллических втулок

Тенденции развития направлены на создание еще более совершенных композитных материалов. Это:

• Трехслойные втулки с промежуточным демпфирующим или усиливающим сцепление слоем.
• Нанесение полимерных покрытий (например, на основе фторопласта или полиэфирэфиркетона) на бронзовый пористый слой для работы без смазки.
• Использование наноструктурированных сплавов и композитов для антифрикционного слоя, радикально повышающих износостойкость.
• Развитие аддитивных технологий (3d-печать) для производства втулок со сложной внутренней геометрией, интегрированными каналами смазки или постепенным изменением свойств материала.

Биметаллическая втулка — это яркий пример того, как инженерная мысль позволяет рационально использовать материал. Она не просто заменяет собой более дорогие цельнометаллические аналоги, а зачастую превосходит их по совокупности характеристик. В условиях глобальной конкуренции и стремления к ресурсосбережению именно такие технологичные, экономичные и надежные решения, как биметаллические втулки, становятся основой для создания конкурентоспособной и долговечной техники будущего. Их надежная работа в узлах механизмов является залогом бесперебойной работы всего промышленного комплекса.

«
